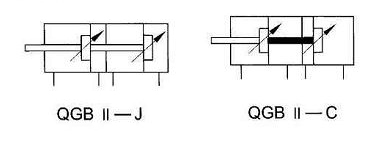

圖形符號

特點

兩種均為QGB||系列相同缸徑的氣缸串聯而成的雙活塞氣缸，兩活塞運動方向相同。QGB||—J系列為增力氣缸，前后兩活塞桿聯為一體，其桿端出力為單活塞推、拉力之和，拉力為單活塞拉力二倍。此產品也可作為氣液阻尼氣缸應用。QGB||—C系列為三位氣缸前后兩活塞桿單獨分開。當前缸行程（S）大于后缸行程（S1）時，前端活塞桿頭有三個位置。

QGB||—J S=S1,對QGB||—C S>S1

適于前后法蘭（MF1、MF2）腳架（MS1）和單雙耳尾座（MP4、MP2）安裝形式，其安裝件與QGB||相同。

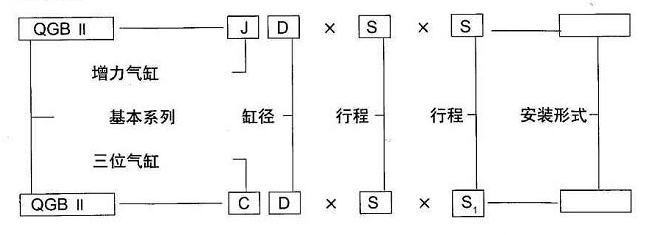

型號說明

示例

1、缸徑50mm行程S為100，S1為100的后法蘭式增力氣缸QGB||-J50×100×100-MF2

2、缸徑80mm行程S為200，S1 為100的單耳尾座式串聯氣缸QGB||-C80×200×100-MP4

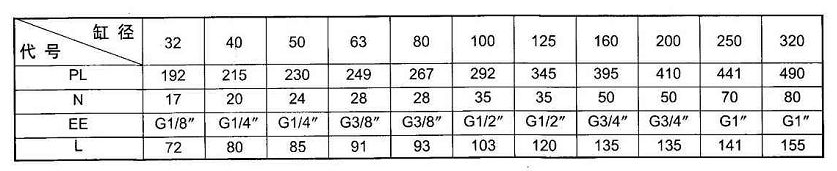

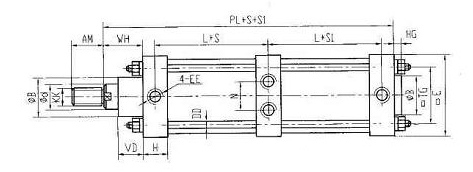

外形及安裝尺寸

其余尺寸與QGB||相同
